GEN. 06 RAPID QF ET L² Rapid POUR FORMAT HORIZONTAL
Pour le montage des plaques en terre cuite ALPHATON® au format horizontal, il existe deux systèmes brevetés: Gen. 06 Rapid QF et L² Rapid. Ces systèmes se distinguent l’un de l’autre par le fait que les profilés porteurs utilisés sur le système Gen. 06 Rapid QF sont horizontaux alors que les profilés porteurs entrant en action sur le système L² Rapid sont verticaux. Avec ces deux systèmes, tous les profilés porteurs sont tout d’abord montés, à la suite de quoi les supports de plaques sont clipsés ou rivetés sur ces derniers. Après avoir mis l’ossature porteuse en place avec tous les supports de plaques, les plaques en terre cuite sont suspendues sur celle-ci, et ce entièrement sans outils. En effet, tous les supports de plaques sont équipés en usine d’un ressort en acier inoxydable. Lors de la suspension de la plaque, ce ressort s’enclenche dans une rainure située à l’arrière de la plaque, la plaque est alors correctement fixée.
ALPHATON® sur construction en bois
Vous trouverez ici tous les dessins techniques pour l’installation de panneaux de paysage adaptés à une sous-structure en bois.
ALPHATON® sur structure en béton
Vous trouverez ici tous les dessins techniques relatifs à l’installation de panneaux de paysage adaptés à une sous-structure en béton.
GEN. 06 RAPID HF POUR FORMAT VERTICAL
Pour le montage des plaques en terre cuite ALPHATON® au format vertical, le système APHATON® Gen. 06 Rapid HF entre en action.
Vous trouverez ici les différents schémas relatifs à ce système.
ALPHATON® sur construction en bois
Vous trouverez ici tous les dessins techniques pour l’installation adaptés à une sous-structure en bois.

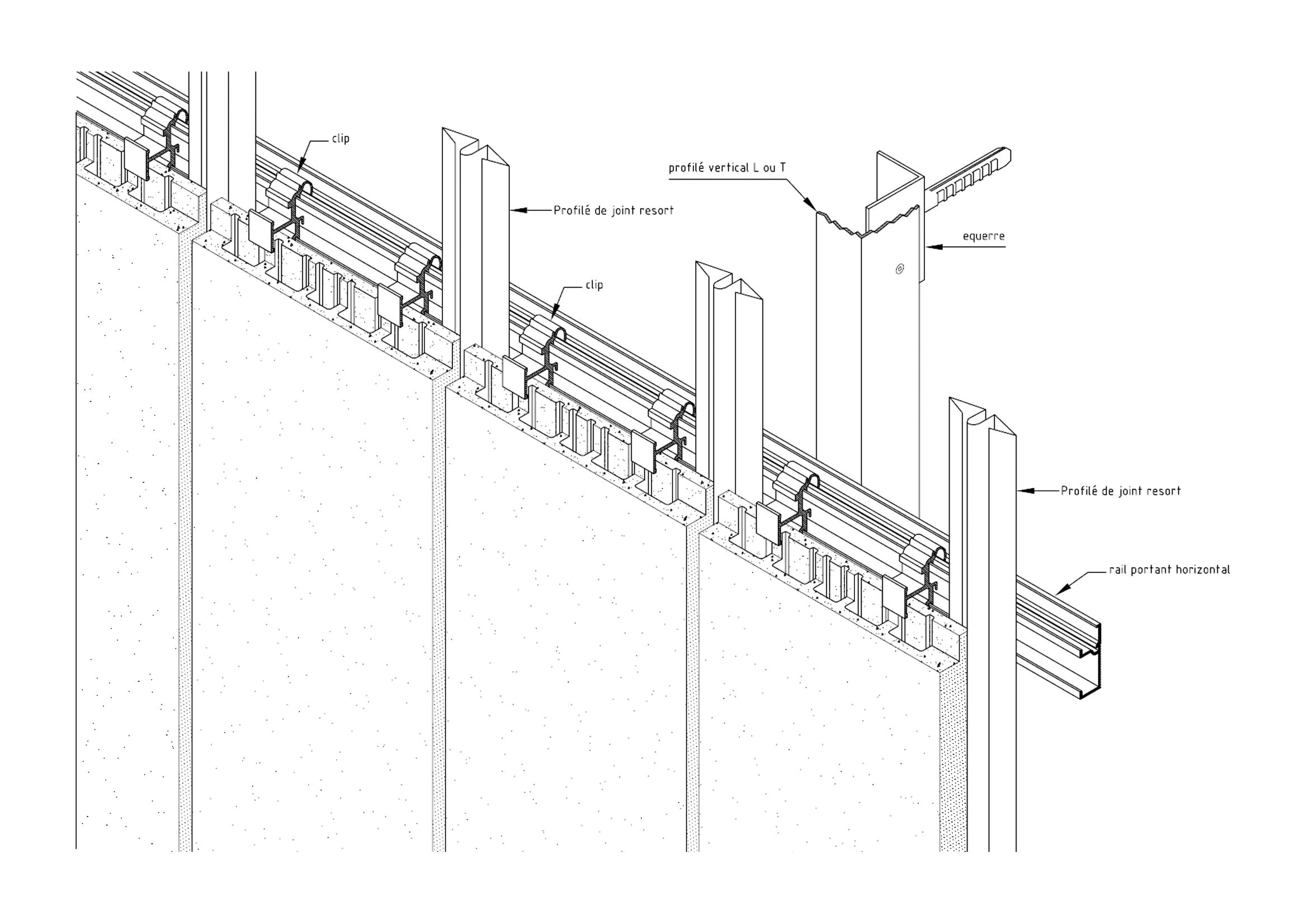

ALPHATON® sur structure en béton
Vous trouverez ici tous les dessins techniques relatifs à l’installation adaptés à une sous-structure en béton.
